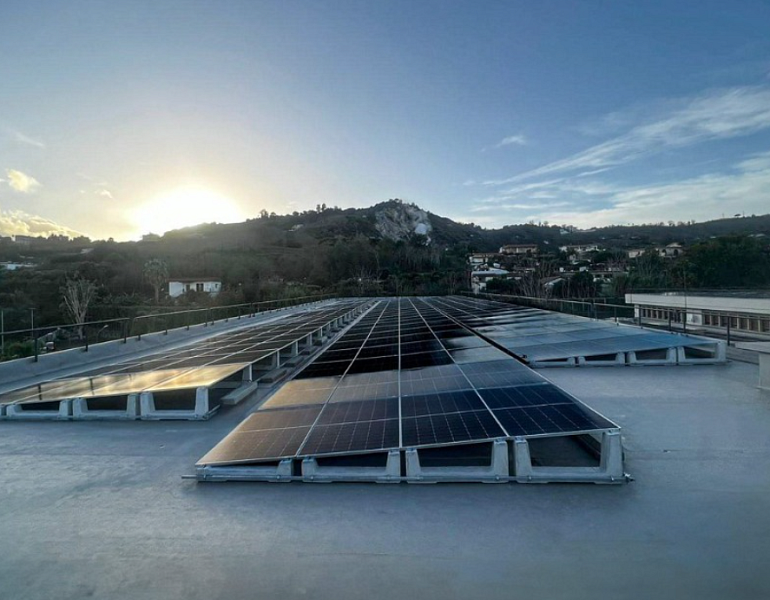

Zonnepanelen op een plat dak: waarom kiezen voor een betonnen constructie?
De installatie van een fotovoltaïsche installatie (PV-installatie) op bedrijfsgebouwen, logistieke hallen, productiebedrijven of appartementencomplexen levert aanzienlijke besparingen op de operationele kosten op, vergroot de energieonafhankelijkheid en ondersteunt het behalen van ESG-doelstellingen. De grote platte daken van deze gebouwen bieden bovendien ideale ruimte voor de installatie van tientallen tot honderden zonnepanelen.
Bij het ontwerpen van een PV-installatie voor grote commerciële gebouwen rijst echter een belangrijke vraag: Welke draagconstructie kiest u om de statica van het gebouw niet in gevaar te brengen, de dakafdichting niet te beschadigen en tientallen jaren betrouwbare werking te garanderen?
Traditionele aluminium en stalen montagesystemen hebben bij grootschalige projecten zowel technische als economische beperkingen. De montage is tijdrovend en vereist een groot aantal componenten en het handmatig plaatsen van betontegels. Hierdoor duurt de uitvoering langer en nemen de kosten toe.
Daarom wordt bij B2B-projecten steeds vaker gekozen voor betonnen steunen voor PV-installaties. Deze combineren de functie van draagconstructie en ballast in één element. Hierdoor hoeft er niet in de dakafdichting te worden geboord, verloopt de montage sneller en biedt de uiteindelijke oplossing een hoge stabiliteit en een lange levensduur.
Grote platte daken: een uitdaging voor statica en dakafdichting
Platte daken van bedrijfsgebouwen en appartementencomplexen moeten voldoen aan strenge constructieve eisen en normen, met name EN 1991-1-4 voor windbelasting en EN 1991-1-3 voor sneeuwbelasting. Bij het ontwerpen van een PV-installatie moeten daarom verschillende belangrijke factoren in aanmerking worden genomen:
- Hoge windbelasting en windzuiging, waardoor de constructie kan worden opgetild of verschoven.
- Bescherming van de dakafdichting, omdat mechanische ingrepen in het dak gevolgen kunnen hebben voor de garantie.
- Toelaatbare extra belasting, om lokale overbelasting van het dak of vervorming van de thermische isolatie te voorkomen.
Risico's van mechanische bevestiging: waarom niet in de dakafdichting boren?
Traditioneel werden montagesystemen op platte daken mechanisch aan de dragende dakconstructie bevestigd. Bij grootschalige projecten betekent dit honderden tot duizenden doorvoeren door de dakafdichting en de thermische isolatielaag.
Verlies van garantie en risico op lekkage
Elke doorvoer door de dakafdichting brengt een risico op lekkage en het binnendringen van vocht in de thermische isolatie en de dragende constructie met zich mee. Reparaties onder een groot veld met zonnepanelen zijn vaak tijdrovend en kostbaar.
Koudebruggen en thermische uitzetting van metaal
Metalen bevestigingselementen kunnen koudebruggen vormen en door temperatuurwisselingen de omgeving rond de bevestigingspunten belasten. De betonnen steunen van Sunblocks functioneren als een vrijliggend systeem zonder ingreep in de dakafdichting en elimineren deze risico's.
Snelle montage met betonblokken: de belangrijkste kostenbesparing bij B2B-projecten
In de B2B-sector vormen de arbeidskosten van montageteams en de tijd die op het dak wordt doorgebracht een aanzienlijk deel van het projectbudget. Traditionele ballastsystemen bestaan uit een groot aantal componenten en vereisen een tijdrovende montage.
|
Parameter |
Traditionele aluminium constructie met ballast |
Sunblocks betonsysteem |
|
Montagewerk op het dak |
Hoog (componenten monteren, schroeven, ballast uitlijnen) |
Minimaal (blokken rechtstreeks op de beschermmatten plaatsen) |
|
Aantal onderdelen per paneel |
10–15 afzonderlijke onderdelen (schroeven, klemmen, profielen, betontegels) |
1 geïntegreerd element (drager + ballast in één) + klemmen en rubberen onderlegmat |
|
Installatiesnelheid |
Ca. 100–150 kWp per week (standaard montageteam) |
Tot slechts 1/4 van de gebruikelijke installatietijd |
|
Corrosiebestendigheid |
Beperkt (risico op galvanische corrosie bij contact tussen verschillende metalen) |
Zeer hoog (vorstbestendig, gecertificeerd beton) |

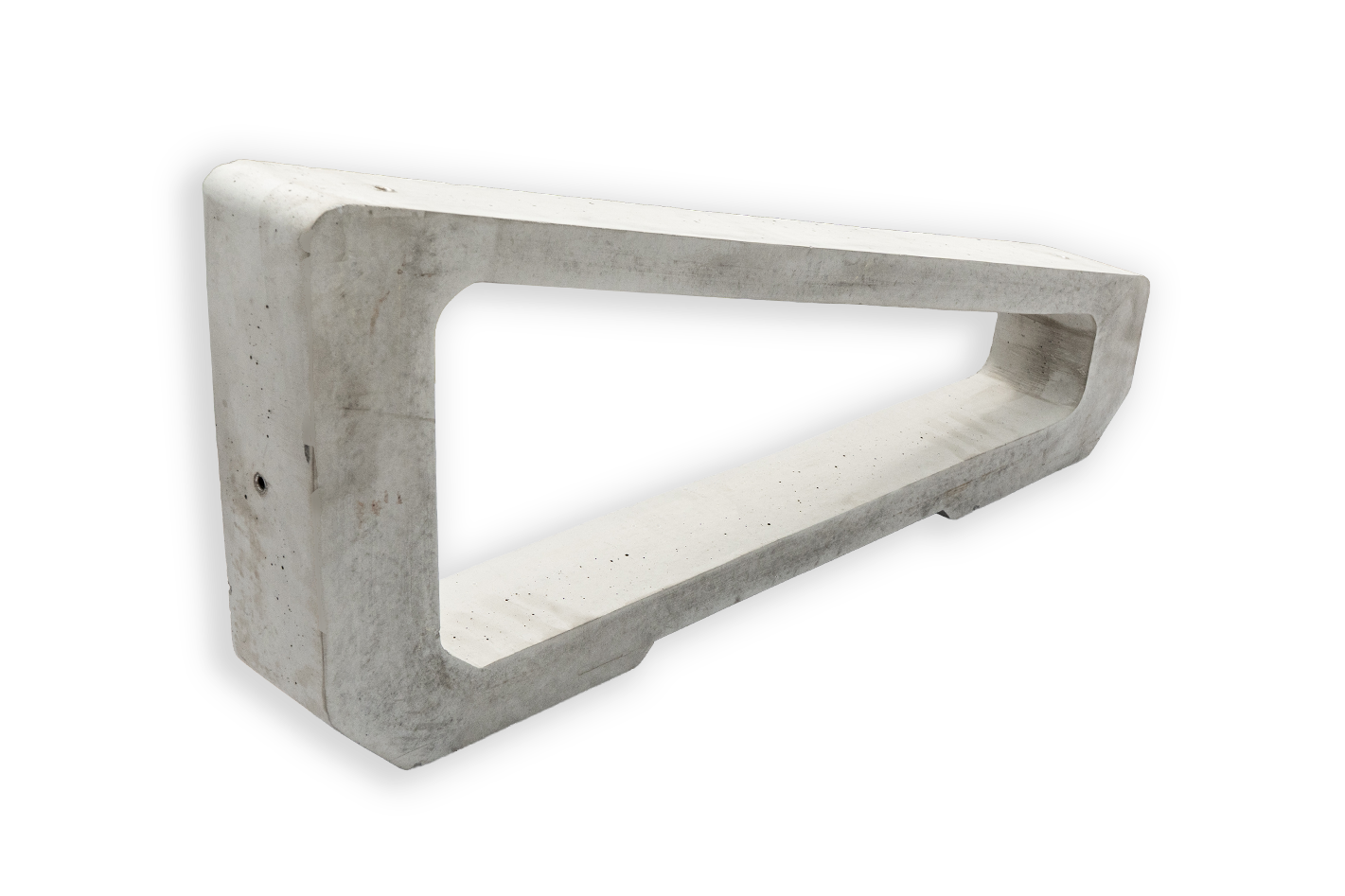

De betonnen steunen van Sunblocks combineren de draagconstructie en ballast in één element. Nadat de pallets op het dak zijn gebracht, worden de blokken op de voorbereide posities geplaatst en direct van zonnepanelen voorzien. Bij grootschalige projecten worden hierdoor zowel de montagetijd als de totale uitvoeringskosten verminderd.
Levensduur van de constructie versus levensduur van de zonnepanelen
De levensduur van de draagconstructie moet overeenkomen met de verwachte bedrijfsduur van de PV-installatie. De constructie zou daarom niet eerder vervangen moeten worden dan de zonnepanelen zelf.
Metalen en kunststof constructies worden gedurende tientallen jaren blootgesteld aan zware omstandigheden:
- UV-straling en weersinvloeden: Kunststof onderdelen kunnen na verloop van tijd bros worden en hun mechanische sterkte verliezen.
- Agressieve industriële omgevingen: Ammoniak, zure regen en industriële emissies kunnen de corrosie van metalen onderdelen versnellen.
- Galvanische corrosie: Deze kan ontstaan wanneer verschillende metalen met elkaar in contact komen.
De betonnen constructies van Sunblocks worden vervaardigd uit hoogwaardig, vorstbestendig beton met een lage wateropname. Dankzij hun weerstand tegen weersinvloeden en corrosie behouden ze langdurig hun eigenschappen. De verwachte levensduur bedraagt meer dan 20 jaar.
Hoe betonnen steunen in de praktijk kunnen worden toegepast, laten de volgende voorbeelden van commerciële projecten zien.

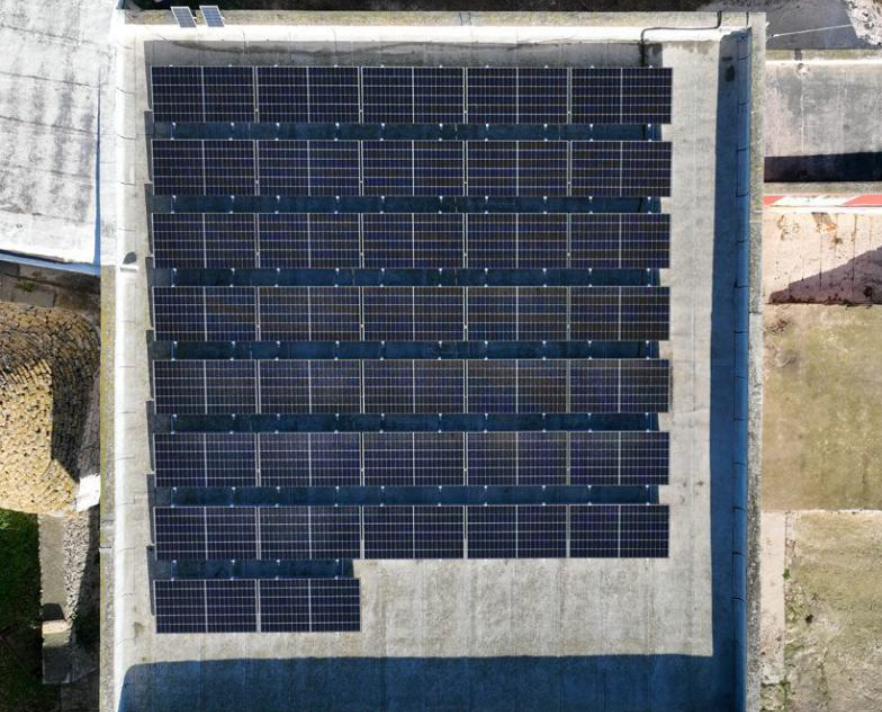

Voorbeeld: PV-installatie op een opslaghal in een logistiek park (500 kWp)
Bij een opslaghal met PVC-P-dakafdichting moest de volledige garantie op de dakafdichting behouden blijven en tegelijkertijd de uitvoeringstijd worden verkort. De betonnen steunen van Sunblocks met een hellingshoek van 10° maakten installatie mogelijk zonder ingreep in de dakafdichting. Dankzij de eenvoudige plaatsing kon de montage aanzienlijk worden versneld ten opzichte van een traditionele aluminium constructie.
Wilt u meer gerealiseerde projecten bekijken?
Bekijk hoe de betonnen steunen van Sunblocks zijn toegepast op bedrijfsgebouwen en bij andere projecten.
Tip van de Sunblocks-specialisten
Bescherming van de thermische isolatie en verdeling van de belasting op het dak

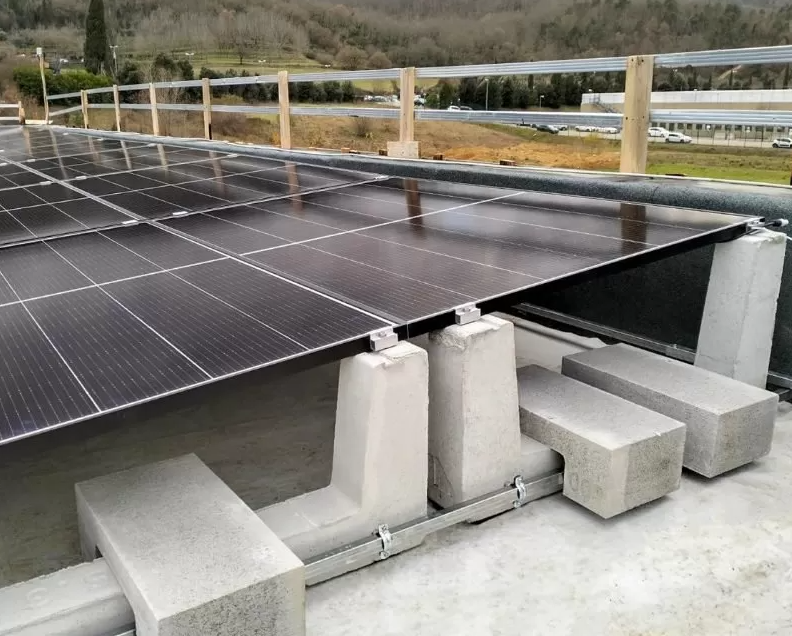

Bij het ontwerpen van een ballastsysteem voor een PV-installatie op een plat dak moet rekening worden gehouden met de druksterkte van het gebruikte isolatiemateriaal (EPS- of PIR-platen). Om te voorkomen dat de betonnen steunen puntbelasting uitoefenen op de dakafdichting en thermische isolatie, moet onder elk blok een beschermende rubberen onderlegmat of geschikt geotextiel met het juiste gewicht per vierkante meter worden aangebracht.
Deze laag beschermt de dakafdichting niet alleen tegen mechanische slijtage, maar zorgt tegelijkertijd voor een gelijkmatige verdeling van de belasting, verhoogt de wrijvingscoëfficiënt en voorkomt dat de constructie bij windbelasting verschuift.
Betonnen steunen voor PV-installaties vormen een moderne oplossing die boren in het dak overbodig maakt, de montage aanzienlijk versnelt en dankzij hun hoge duurzaamheid een betrouwbare oplossing biedt voor langdurig gebruik van een fotovoltaïsche installatie.
